Вертушка «Эстония 010». Новая система управления на Arduino UNO
Содержание / Contents
↑ Историческая справка
Это «Эстония 010», которую выпускала наша промышленность в 80-х годах прошлого века. Характеристики впечатляют. Номинальный диапазон частот, Гц — 20. 20000. Коэффициент детонации, % — 0,08. Относительный уровень рокота, дБ —74. Габариты, мм — 480х108х384.
Масса, кг — 12.
Как и многое другое (см. те же наушники ТДС-5), этот аппарат является чуть менее удачной советской копией заграничного, а именно SHARP Optonica RP-7100. Например, не реализована кварцевая стабилизация оборотов привода и пр.
А вот и прототип — японская Optonica.
При вскрытии «Эстонии» предо мной предстала плата автоматики. Та ещё платка! На ней размещены свыше 20 корпусов микросхем советской логики и операционников. Увидев такое количество микросхем, я поморщился и выкинул плату из проигрывателя.
Мудрый обзор: Эстония-010
Тыкать в неё щупом осциллографа мне очень не хотелось.
Выпаял две детали: дешифратор индикации песен К155ИД4 и резистор для питания инфракрасного светодиода, что установлен на дополнительном тонарме в детекторе пауз пластинки.
Вместо оригинальной начинки решено было попробовать приспособить для управления «ту самую Ардуину». И работа. совру, если скажу, что закипела. Стала работа лениво булькать в свободное для бульканья время.
↑ Скетч для управления «Эстония 010»
Лень – двигатель прогресса! Посчитав, что лучше тыкать пальцами в клавиатуру, чем щупом в плату, начал осваивать язык программирования для Ардуино.
Данный скетч – мой самый первый, поэтому специалистов прошу не пинать сильно. К тому же, он вполне рабочий.
Можно взять архивом: sketch_aug01a.zip 2.17 Kb ⇣ 89
↑ Схема переделок «Эстония 010» под Arduino UNO
Пришлось полностью переделать схему клавиатуры с целью экономии входов управления. По новой схеме все кнопки были посажены на одну шину, каждая через свой резистор. Родные кнопки при нажатии имели некое сопротивление, и неверно распознавались, что никак не устраивало ни меня, ни ардуино.
Требовалась замена кнопок, что и было сделано путем установки новых тактовых кнопок, которые, в отличие от старых, еще и приятно щелкают.
Затем для увязки с двигателем и соленоидом тонарма, а так же с оптикой датчика и для индикации порядкового номера песни была собрана вот такая схема:
Имеем три реле, индикация их положения, подтягивающие резисторы концевиков, дешифратор номера песен, и операционник КР544УД2 с подстроечными резисторами для регулирование порога срабатывания и усиления сигнала с фототранзистора.
↑ О настройке клавиатуры
Даже если взять указанные здесь резисторы строго по номиналу, трудно будет попасть в указанный в программе диапазон, поэтому, несколько побившись с расчетами величин, которые необходимо прописывать в скетч для той или иной кнопки (и резистора), я пошел другим путем.
Вгрузил в Ардуино вспомогательный скетч.
sketch_aug20a.zip 327 b ⇣ 50
Запустил программку «Terminal», настроив ее со следующими параметрами: скорость обмена данными 9600, 8-N-1 и СОМ-порт, на котором определилась Ардуино. У меня — СОМ12.
После установления коннекта по экрану побежали цифры, которые изменялись в зависимости от нажатия на ту или иную кнопку. Просто переписав их на бумагу для каждой нажатой кнопки, я смог выяснить весь диапазон значений, которые затем (с небольшими допусками) и подставил в основной скетч. Редактировался скетч программкой Arduino 1.7.8.
↑ О настройке оптики
Ох, и сложная это работа, изымать из болота енота…
Настройка чувствительности сразу ставится на максимум, оперируем только порогом. Без осциллографа таки никуда. Ставим медленную развертку, чтоб зеленая точка еле ползла по экрану, встаем осциллографом на выход операционника и начинаем вращать подстроечный резистор чувствительности в бо?льшую сторону до изменения напряжения с 2,5 до 3,5 и более Вольт.
Напряжение изменится скачком. Совсем чуть отматываем назад, чтоб напряжение снова стало 2,5 Вольта. Медленно двигаем тонарм над пластинкой. Если напряжение подскакивает до 3,5 Вольт во время прохождения датчика над паузами – нам круто повезло, хвалим оловянного бога, воскурив ему фимиам из канифоли и больше к подстроечнику не притрагиваемся.
Если нет – кладем под датчик белый лист бумаги, чтоб удостовериться, что он исправен и мы ничего не напутали в схеме. Как правило, на белый лист есть безошибочная отработка.
Если на белый лист уровень напряжения изменяется, а на паузу на пластинке – нет, то пробуем настроить датчик, незначительно изменяя его высоту над пластинкой. После уверенной отработки над паузами и правильным подключением к двигателю и соленоиду, аппарат начинает работать исправно и дальнейшей настройки не требует.
↑ До и после. Итоги
Пуск, стоп, микролифт, повтор всей стороны, при нажатии на кнопку с номером песни на столько песен проматывает вперед (поиск только вперед), индикация о том, сколько песен осталось до искомой (в нормальном состоянии ничего не показывает), автостоп.
После замены получилось это:
Пуск, стоп, микролифт, повтор всей стороны, повтор одной песни, индикация текущей песни, при нажатии на кнопку с номером песни отыскивает ее (в любом направлении), автостоп.
Чтобы включить повтор одной песни, достаточно удержать кнопку «Повтор» подольше. Индикация изменится.
↑ Видео
Камрад, рассмотри датагорские рекомендации
Полезные и проверенные железяки, можно брать
Опробовано в лаборатории редакции или читателями.
Тема: DD двигатель и плата привода Эстония-ЭП-010-стерео
Опции темы
DD двигатель и плата привода Эстония-ЭП-010-стерео
Диск стал вращаться либо с замедлением вперед или в обратную сторону.
При обследовании платы управления оказалось, что на выходе микросхемы А3 (9 нога) всегда присутствует напряжение + 14,3 В (разница с питающим — 0,6 В). Замена микросхемы не помогла — в новой все то же самое.
При включении двигатель стартует, но не успевает разогнаться, слышен как бы механический призвук и он притормаживается, затем снова пытается стартовать, в результате движется рывками. На обмотке обратной связи с двигателя — напряжения нет. При отключении обмотки обратной связи от схемы двигатель начинает работать нормально, без каких-либо посторонних призвуков (несколько секунд, пока автоматика его не отключает), на обмотке обратной связи при этом четкая синусоида. Не могу понять, что происходит, схема довольно запутанная.
Кто-нибудь разбирался?
Может, кто имеет движок под рукой — пожалуйста, измерьте сопротивление обмотки ОС (между 1 и 2 ножками на разъеме Х5), это мне поможет.
Кстати, на схеме примечание 2 указывает, что режимы по постоянному току измерены для блока А2 в режиме «Повтор», на самом деле это фонарь, т.к. в режиме «Повтор» на выходах микросхем присутствуют колебания низкой частоты (с частотой вращения), которые мешают измерить постоянку напр. в указанной точке — на 9 ноге А3.
Последний раз редактировалось YuPI; 04.07.2013 в 19:00 .
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
Я вот теперь думаю, что напряжение 0V на 9 ноге микросхемы А3 указано ошибочно. Фактически, на этом ОУ построен триггер шмитта, на его выходе в рабочем режиме предусмотрен размах сигнала в 28V, а у триггера только два устойчивых положения. И напряжение 0V будет промежуточным.
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
Нет, там два усилителя сигналов датчиков Холла. Чтобы обойти схему стабилизации скорости (т.е. разорвать обратную связь по скорости вращения), нужно на разъёме X5 замкнуть выводы КТ2 и КТ3 (перемычка Х7 по идее должна это тоже давать сделать «переворотом»). В таком режиме будут работать только — А1 и V4. V7. На их эмиттерах должна быть почти синусоида со сдвигом 90 градусов друг относительно друга.
Переменник R51 должен давать возможность делать эти 2-е синусоиды одинакового размаха. R3 и R4 позволяют балансировать усилители так, чтобы синусоиды были симметричны относительно 0. +-15В проверили?
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
Датчики холла я уже проверял, они работают, но были очень сильно разбалансировны относительно нуля, в сервис-мануале описана процедура балансировки с применением советского цифрового вольтметра В7-37 (как я понял, он мерял только положительное напряжение, а чтоб померять отрицательное в те далекие времена надо было переворачивать щупы). Очень трудно было найти «положение диска, при котором достигается максимальное напряжение».
Пока не догадался подключить осциллограф. Эта часть мне понятна и датчики работают нормально. Но происходит какой-то сбой во время подстройки частоты, прямо срыв сигнала от катушки ОС двигателя (именно с него сигнал поступает на мс А3) с повторным запуском и попыткой подстройки частоты, потом процесс повторяется. Из-за этого вал движется рывками.
Насколько я понял из текста того же сервис-мануала, надо замкнуть КТ2 и КТ1, т.е. первую и третью ножки разъема. Или это ошибка? Конечно, гораздо логичнее замыкать КТ2 и КТ3, это делается переворачиванием разъема (на плате предусмотрено место и есть специальное отверстие для штырька разъема в то время как для замыкания КТ2 и КТ1 надо каждый раз перепаивать перемычку).
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
С отключённой системой подстройки крутится плавно? Усилители отбалансированы относительно 0 и с одинаковым размахом? Управление скоростью происходит изменением напряжения на датчиках Холла от V19, V21.
———- Добавлено в 21:36 ———- Предыдущее сообщение в 21:33 ———-
Ошибка. Надо как я написал.
В точках Е1 и Е2 есть синус как на схеме пример осциллограммы? Если да, то проверьте остальные контрольные точки. Какие не совпадают?
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
1. С отключенной системой подстройки (превернут разъем с перемычкой Х7) — диск движется плавно, на выходе усилителей нормальная синусоида. Усилители отбалансированы. На остальных контрольных точках — похоже, норма, кроме точек 7,8,9, где нужные сигналы отсутствуют.
2. С подключенной системой подстройки на точках 7,8,9 появляются нужные сигналы, но на точках E1 и Е2 синусоида превращается в непериодическую линию сложной формы, точнее, синусоидального характера линию, но с очень большим уровнем искажений (я бы оценил это в 40-50% нелинейных искажений). При этом двигатель движется рывками, из него четко прослушиваются какие-то шумы типа негромкого скрежета, эти шумы и срывы частоты вращения синхронизированы с характером сигнала на Е1, Е2.
3. Кстати, да, на схеме ошибочно указано напряжение на 9 ноге мс А3, т.е напрасно я ее перепаивал — на выходе новой тоже 14,2V, но при вращении двигателя здесь присутствует нормальный по виду сигнал — четкий меандр с нужным размахом, видно, дело не в обмотке ОС.
Последний раз редактировалось YuPI; 21.06.2013 в 12:15 .
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
При отключённой стабилизации 4-я, 5-я и 6-я осциллограммы в норме? Тогда и 7,8,9 должны быть по идее, если дан СТАРТ. Т.е. присутствует 1 на выходе 6 триггера Д2.1. Электролиты на плате все проверены?
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
Электролиты лет пять назад менял все, сейчас проверил их измерителем ЭПС, все в норме. Да, еще момент — С7 вместо 5 мкФ по схеме в плату был запаян 2 мкФ и прошлый раз я менял их по подобию — ставил тоже 2 мкФ. Сейчас для чистоты эксперимента заменил на 5 мкФ — не помогло. Мне кажется, здесь нужен неполярный конденсатор, хочу попробовать.
4,5,6 осциллограммы по-моему, в норме, во всяком случае на них есть сигнал нужной формы. По частоте и размаху не везде уверен, т.к. качество схемы не очень высокое, там нечитаемые позиции. Но примерно то, что надо — на 4 ноге размах около 28 вольт, на 5 и 6 — уровни TTL. Длительность импульсов не проверял — осциллограф очень простенький (ОМЛ-2м) и ремонтировался 100 раз, поэтому не гарантия, что там все четко, больше использую его в качестве индикатора.
По поводу 7,8,9 — постараюсь вечером проверить еще раз.
Да, еще. В точке 3 сигнала по-моему тоже не было, но это выход на светодиоды стробоскопа, я не стал на этом зацикливаться, оставил на потом, тем более, что стробоскоп по-моему работал нормально все это время.
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
Посмотрите ещё что на ноге 5 выходе счётчика Д4 (должна быть 1) и ногах 8,9 Д2.2 (должна быть половинная частота таходатчика).
Д3.1 и Д4 похожи на автостоп, если скорость вращения станет ниже допустимой. На выходе Д4 должен появляться 0, если тормозить диск рукой.
———- Добавлено в 14:54 ———- Предыдущее сообщение в 14:35 ———-
Если на выходе формирователя Е3 есть меандр с частотой таходатчика, то не принципиально.
Эх, сюда кварцевая стабилизация просится. И вроде не сложно прикрутить.
Последний раз редактировалось Turbo_man; 21.06.2013 в 15:19 .
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
Кстати, в осциллограммах ошибка, как я понимаю. 7-я и 8-я поменяны местами. Меандр половинной частоты таходатчика должен быть на ключе Д7.1 11-я нога. «Иголка» на Д7.2 12-я нога.
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
А так и было, по-моему, я еще обратил внимание, что там, где узкий импульс — у меня гораздо ближе к меандру, но списал на низкокачественный осциллограф.
———- Добавлено в 15:57 ———- Предыдущее сообщение в 15:42 ———-
А куда? Где тут задающий генератор?
Опа, кажется, я прозрел — опорный генератор — на МС А2, у меня на ней не было сигнала (КТ3), и при включении синхронизации не было сигнала на 7 контрольной точке — возможно, просто полетел генератор?
Последний раз редактировалось YuPI; 21.06.2013 в 18:24 .
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
Его нужно добавить в схему (кварцевый с переключением 33/45), и имеющийся частотный детектор переделать в фазовый.
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
Нет, что-то не то, надо искать распиновку К553УД2.
Куда подключен ее выход? Она что, питает только светодиоды стробоскопа?
Ну да, частота устанавливается только визуально к стробоскопу. Так что можно стробоскоп запитать от кварца — и для начала достаточно. Я где-то писал уже, что этот аппарат держит частоту отлично и без кварца, у меня дисков на 45 оборотов нет ни одного, аппарат всегда работает на частоте 33, так что чуть подкручивать регулятор приходится раз в год и то больше от желания «порегулировать чего-нибудь».
Надо посмотеть, что творится в точке соединения эмитеров V19, V21.
Последний раз редактировалось YuPI; 21.06.2013 в 18:43 .
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
Да. Там странная схема стробоскопа, его частоту сам устанавливаешь переменниками R1 и R2. Стабильность частоты нельзя гарантировать.
В данной схеме стабилизации частоты вращения опорный генератор не предусмотрен. Он и не нужен, для такой схемы.
———- Добавлено в 17:58 ———- Предыдущее сообщение в 17:50 ———-
Тут применена схема преобразования частоты вращения в постоянное напряжение на С20. Чем выше частота (меньше период), тем меньше напряжение. А это напряжение сравнивается с опорным — половина от V20.
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
В моей голове как-то это не укладывается. Электромеханические связи и взаимодействия. Все это напоминает военные технологии.
———- Добавлено в 17:58 ———- Предыдущее сообщение в 17:47 ———-
И если результирующее значение на С20 меньше, чем 3,75V, то на эмиттерах V19, V21 напряжение уменьшается, а если больше — то увеличивается относительно 1,6V?
Или там какое-то импульсное напряжение должно быть?
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
Только небольшие пульсации. А так DC. При торможении диска, напряжение на выходе V19V21 должно расти.
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
А от чего питаются датчики Холла? Или им не нужно питающее напряжение? Или они питаются именно этим управляющим напряжением?
Я снимал верхний пластиковый кожух двигателя, хотел посмотреть, что там внутри и заодно смазать подшипник двигателя. Датчики Холла смонтированы на основании двигателя на плате с какими-то дополнительными резисторами (на схеме их нет). Но особо не удалось рассмотреть, т.к. все это под вращающимся магнитом, он закреплен на оси вращения, а эта ось не снимается просто так, там какой-то стопор, что ли. Короче, так и остался подшипник без смазки, не хотелось чего-то там повредить.
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
Скорее всего, к нему доступ снизу, со стороны подшипника. Конструкцию не видел, теоретизирую. Сам аппарат тоже в глаза не видел. Лечу по фото.
Самое весёлое, что если на выходе транзисторов появится отрицательное напряжение (ну из-за неисправности А5 или V19 скажем), то двигатель должен начать вращаться в обратную сторону. Это когда цепь обратной связи замкнута.
Последний раз редактировалось Turbo_man; 21.06.2013 в 20:28 .
Re: DD двигатель и плата привода Эстония-ЭП-010-стерео
На выходных чуть продвинулся (кончилось все КЗ с вылетом транзистора отрицательного плеча блока питания).
Поскольку было трудно что-либо понять из-за обратной связи, решил ее разорвать. Но при простой перестановке перемычки в ремонтное положение пропадает часть сигналов — 7,8 и 9.
Решил разорвать ОС, оставив перемычку в рабочем положении, но просто перекусить соединение 2-3 (Х7).
Сначала попробовал вместо обмотки ОС подбросить генератор и найти точку синхронизации. Ничего не получилось, трудно подобрать рабочий режим.
Подключил делитель с переменником к шинам +15V и -15V, с выхода переменника подал напряжение на датчики Холла, подобрал рабочее напряжение, получилось около 0,7V. При таком напряжении двигатель не ускоряется, не замедляется и вращается примерно с нужной скоростью, которую точно измерить нечем (в перевернутом положении). При этом никаких шумов нет, все крутится плавно.
6 (D3.1) — нормальные импульсы
5 (D4) — 1
10 (D2.2) — 0
12 (D2.2) — 0
9 (D2.2) — 1
8 (D2.2) — 0
И далее опять отсутствуют нужные сигналы 7,8,9. (С учетом того, что на схеме осциллограммы 7 и 8 перепутаны).
Решил подать «1» на 10 (D2.2) взял от источника +5V.
При подаче единицы в указанную точку сигналы 7,8,9 появляются, при этом форма пилы в точке 9 четко изменяется при притормаживании диска рукой.
В точке эмиттеров V19, V21 устанавливается напряжение около 0,7V, вернее видно, что оно установилось, но постоянно срывается (по случайному закону) до какого-то довольно большого отрицательного значения, чуть ли не до -14V. После идет восстановление и опять срыв в отрицательные значения. Тут надо сказать, что у меня действительно мотор после аварии стал часто вращаться в обратную сторону, но через 2-3 секунды автоматика его поворачивает в нужном направлении.
Дальше ничего исследовать не удалось, т.к. случайно замкнул свой щуп +5V на контрольную ножку 9 (на схеме ее по-моему, нет), которая находится под напряжением -15V, в результате полетел транзистор КТ814В в стабилизаторе -15V и теперь на этой линии вместо -15 стало -22V.
Сегодня купил замену транзистору, только теперь сильно переживаю за свои датчики Холла, т.к. на них пошло напряжение не то, что надо, но надеюсь, что они живы, т.к. у меня и так проседало подаваемое на них напряжение до значительных отрицательных значений.
Последний раз редактировалось YuPI; 25.06.2013 в 12:47 .
Источник: lakkroll.ru
Стереокомплексы и проигрыватели начала 1980-х
Советский Союз был одним из крупнейших в мире производителей бытовой радиоэлектронной аппаратуры. Всего выпускалось более трехсот моделей аппаратуры этого вида, из которых около половины — радиоприемная и звуковоспроизводящая апаратура.
В ее составе — стереокомплексы, радиолы, магнитолы, радиоприемники, тюнеры, электрофоны, эквалайзеры, усилители, акустическая аппаратура стационарного, переносного и автомобильного исполнения. Практически все стационарные и значительная часть переносных и автомобильных моделей — стереофонические. Разнообразие моделей было способно удовлетворить требования любого потребителя.
Для тех, кто не помнит: первая цифра в индексе модели — класс, чем меньше цифра, тем качественнее (и, соответственно, дороже) аппарат.
Радиотехника КС-111-стерео
Радиотехника МР-5102-стерео
Радиотехника МР-5201-стерео
Эстония-010-стерео
Романтика-121-стерео
Романтика-201-2-стерео
Романтика-222-стерео
Вега-119-стерео
Вега-122-стерео
Вега-300-стерео
Вега-333-стерео
Илга-302-1
Серенада-306
Серенада-308
Сириус-316-пано
Сириус-318
Сириус-324
Колонки S-90 до сих пор очень ценятся
Электрофон Арктур 004 Стерео
Воспоминания нахлынули… В 1973 году папа купил первый массовый стереопроигрыватель — Вега-101. Что интересно — на нём было написано «электрофон стерео», больше нигде и никогда я такого слова не слышал. :-).
К нему в комплекте шли 10-ваттные двухполосные колонки, но у него была ошибка в схеме — на 40-вольтовые выходные транзисторы подавалось 60 вольт напряжения, и эти транзисторы горели с завидной регулярностью, впрочем, поменять их занимало минут 10. Потом была Мелодия-103 с небольшими коаксиальными колонками — басов не было в принципе.
И вот тогда я купил колонки от радиолы «Симфония» 1960-го года выпуска — эти колонки работают по сей день, и лучшего звука я не слышал. Потом была Вега-106 — по сути, польская «вертушка» Унитра G-602 в советском корпусе, простенький, но замечательный усилитель ВЭФ-101, исполненный по знаменитой шашуринской схеме — три предварительных каскада на одинаковых 553-х микросхемах и выходной каскад на КТ205. Потом я купил усилитель Электроника-101 с отвратительным переключателем входов — там элементарно не было контакта и звук пропадал с диким хрипением. Но колонки «Симфония» ничем из отечественного заменить нельзя по сей день.
У меня до сего дня стоИт в рабочем состоянии электрофон Арктур 004 с этими же колонками, а были — S-90. Кому продать?
Источник: back-in-ussr.com
10 самых раритетных моделей советской аудиотехники
На аудио-ниве в Советском Союзе всё было довольно серьезно – собственная промышленность выпускала и акустику, и аудио-компоненты всех мастей.
На фоне массовой продукции, однако, появлялись настоящие жемчужины, ставшие сегодня уже какими-то музейными редкостями.

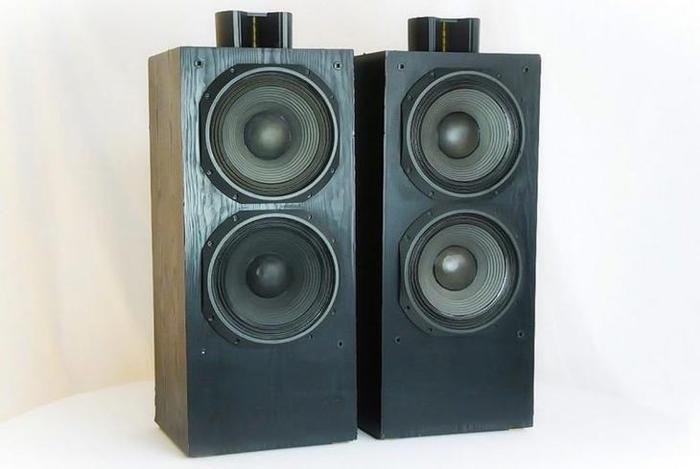

Акустические системы АСДС-201 «Диностатик»
Созданные в ВНИИРПА им. А.С. Попова колонки поражают и сегодня: модель щеголяет использованием как динамических, так и электростатических излучателей (отсюда и название – диностатические АС). Басовые головки (на базе 25ГДН-3) работали в оформлении «закрытый ящик», так что бас получился сухим и точным, кроме того, громкоговорители можно было располагать вблизи от стен.
Как и упоминалось, на СЧ/ВЧ трудится электростатический модуль – закрепленный в жесткой раме. Конструкторам удалось обеспечить хорошую сшивку столь разных излучателей, звук у АСДС-201 «Диностатик» был весьма интересным – при условии, конечно, подведения к ним значительной мощности.
Акустические системы Электроника 150 АС-001
Эти колонки сошли со сборочной линии в конце восьмидесятых годов ХХ века – их выпускал опять ВНИИРПА им. А.С. Попова. Как и в случае с АСДС-201 «Диностатик», конструкция оказалась весьма любопытной: вместо традиционной динамической головки на ВЧ был применен излучатель Хейла, а басовый блок с солидным 300 мм вуфером оказался усилен пассивным излучателем.
Четкий, точный и прекрасно артикулированный бас модели буквально хватал звезды с неба и вызывал настоящий «шок и трепет». Кроме честной АЧХ от 40 до 20 000 Гц колонки имели и неплохую чувствительность (91 дБ) и допускали подведение аж 150 Вт мощности. К сожалению, вышла лишь небольшая партия этих шикарных спикеров, так что, на сегодня они уже стали коллекционной редкостью.
Акустические системы 100АС-002-1 «Кливер»
Высокоточные колонки 100АС-002-1 «Кливер» производились на заводе «Красный Луч» – модель была оформлена по закрытому принципу, демонстрировала АЧХ от 40 до 25 000 Гц и могла развивать до 107 дБ звукового давления. Платой за это стала низкая чувствительность (85,5 дБ), так что, к АС требовался мощный усилитель (пиковая подводимая мощность достигала 150 Вт, из интересных особенностей стоит отметить светодиодный индикатор уровня, позволяющий контролировать перегрузку спикеров).
Качественные драйверы, сверхжесткий корпус с распорками, заполненный стекловолокном, специальные экраны и хитрая установка головок – все это обеспечило бархатное и очень натуральное звучание.
Электрофон Корвет ЭФ-248-стерео
Корвет ЭФ-248-стерео впервые был выпущен на Кировском заводе «Ладога» в 1986 году, а в 1988 году система пережила апгрейд и получила картридж с алмазной иглой ГЗМ-105Д (АЧХ проигрывателя расширилась до полосы 20 – 25 000 Гц). Достойные ТТХ (детонация 0,18%, соотношение «сигнал/шум» 65 дБ, выходная мощность 2 х 10 Вт) гарантировали уверенное звучание – ну а внешний вид комплекса стал настоящей притчей во языцех.
Вертикально ориентированная вертушка с прямым приводом, тангенциальный тонарм со стабилизатором прижимной силы и системой перераспределения статического заряда для очистки пластинки от пыли – технологий тут хватало. Вишенка на торте – подсветка, которая позволяла легко находить нужные треки на диске.

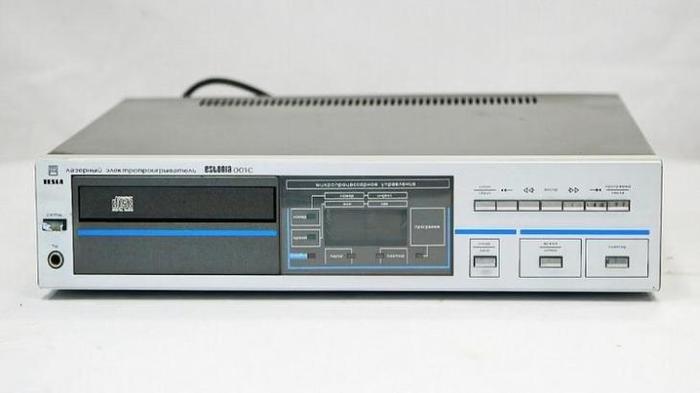

CD-плеер Эстония ЛП-010 Стерео
Музейная редкость. Аппарат появился в продаже в 1987 году тиражом всего в пару сотен устройств! Запредельная цена (1 100 руб.) на первый советский проигрыватель компакт-дисков не стала преградой – устройства просто смели с прилавков.
Эстония ЛП-010 Стерео использовал микропроцессорное управление на базе двух 8-битных чипов Intel, а мощная система питания позволяла на равных конкурировать по части качества воспроизведения с такими монстрами, как Philips CD204.
Пьезоэлектрические наушники ТПС-1
Уникальная советская разработка – пьезоэлектрические наушники ТПС-1, использующие пленки толщиной 10 мкм в качестве излучателей. Чувствительность в 94 дБ и АЧХ от 20 до 20 000 Гц удивляли даже видавших виды, вес в 300 г. по тем временам казался чрезвычайно низким, а саунд головных телефонов был открытым и воздушным. Модель явно опередила свое время – жаль лишь, что ее тираж оказался ничтожным.
Магнитола Рига-230
Как вам небольшая магнитола ценой в 675 руб.? Именно столько стоила Рига-230 – система со съемными спикерами и качественной кассетной декой (которая умела работать с двумя типами ленты, допускала поканальную регулировку записи и оснащалась системой шумоподавления).
Для столь миниатюрных размеров модель имела неплохую выходную мощность в 3 Вт на канал – правда, вес магнитолы был весьма солидным (10,5 кг). От восьми батареек Рига-230 могла работать автономно – так что, отличное качество звука было доступно и на природе.

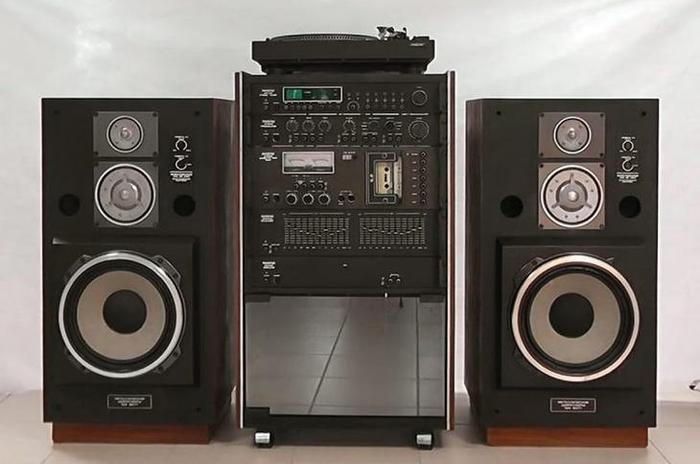

Полная система Феникс-005-стерео
Мастодонт по цене автомобиля. Феникс-005-стерео предлагался за 3 400 руб. – и даже за эти деньги эту полню систему было купить весьма сложно. Здесь было все, о чем только можно было мечтать – direct-drive вертушка, десятиполосный эквалайзер, кассетная дека, а мощность усиления достигала 2 х 100 Вт.
Комплектные колонки 35-АС-212 были весьма хороши, а для перевозки комплекса требовался грузовичок – все упаковывалось в кучу коробок и весило более 130 кг.
Катушечный магнитофон Олимп-004-стерео
Олимп-004-стерео выпускался на Кировском ПО им. Лепсе и относился к нулевому классу техники. Наивысшее в советской иерархии качество модели не вызывало никаких нареканий – лентопротяжный механизм с прямым приводом вала, электронное управление режимами, система автоматической стабилизации натяжения ленты и электронный контроль скорости вращения, встроенный автостоп – все, как в «лучших ломах».
Саунд у аппарата был роскошным – плотным, фактурным и детальным, так что этого мастодонта весом в 28 кг многие хотели заполучить к себе домой. Жаль лишь, что скорость движения ленты у бытовых аппаратов составляла 19 и 9,5 см/сек (а вот профессиональная версия устройства уже могла работать на 19 и 38 см/с). АЧХ у катушечника лежала в пределах от 31 до 16 000 Гц.
Катушечный магнитофон Маяк-001-стерео
Маяк-001-стерео базировался на экспериментальной модели «Юпитер» – этот 20-килограммовый аппарат с АЧХ от 31 до 20 000 Гц и детонации в 0,1% произвел настоящую бурю на рынке. Победы на фестивалях, шикарные отзывы критиков, «Знак качества», присужденный в 1980 году – все было хорошо, кроме объема поставок.
Очередь на получение вожделенного бобинника растягивалась на годы, а цены у спекулянтов зашкаливали. Скорости движения ленты – 19 и 9,5 см/сек, продвинутое дистанционное управление, стрелочные индикаторы уровня и записи – все это в наличии.
