Схемы: Рига 104
.. Эхо Москвы, пропало. Теперь остались башкирята вперемешку с Радио России на 67,94МГц, 68,96 МГц тоже башкирята. Приёмник-Рига-104, все диапозоны-от ДВ до УКВ. А ведь раньше были стерео-передачи, да приёмники только моно. Маяк слушал на ДВ,.
.. имея достаточной теоретической подготовки в ремонте радиоэлектроники, тем не менее решил восстановить радиоприемник Рига-103-1. Отремонтировал сильно копаный УНЧ и приемник уверенно начал работать на УКВ. Но на СВ, ДВ и КВ диапазонах.
Электрическая принципиальная схема стереоусилителя мощности (50УМ104С) Часть 1 Нажать для увеличения Часть 2 Нажать для увеличения
Подробнее: Стерео усилитель Амфитон 50УМ 104С (Лорта 150УМ-204С) Поразборчивее б схему. Пожалуйста, если есть таковая. О да, лучший вариант конечно же спрятан:p, в то время как на обозрение выложена его подпорченная копия!:o Интересный у Вас.
.. не по теме, но: в залежах нашел диоды КД1-104, 1967 г, корпус как у Д226. Кто-нибудь может что-нибудь сказать об этом звере? (есть подозрение, что это Болгария).
Радиоприёмник «Рига 104» умела заряжать батарейки
.. пожалуйсто, как подключить Вегу 104 в качестве усилителя к ПК? вход усилителя(только не вход корректора) к выходу звуковой карты,то ист куда.
Где купить барабан к Аристону AVTF104EUHA — ОТЛОМАЛОСЬ УХО КРЕПЛЕНИЯ ПРУЖИНЫ — Заранее Всем спасибо большое.:) Может для начала побробовать отремонтировать? Я не думаю что так просто его найти. rolleyes: Зайдите на сайт аристона, там есть все.
.. В радиотехнике разбираюсь слабо. Нашёлся старый усилитель, советского производства, Электрон-104-стерео, с двумя колонками s90.. Хотелось-бы всё это дело подключить к компьютеру. Имеется мини-джэк 3.5 и 5пин.
ИсточникЛучшие переносные приёмники СССР. Транзисторы высшего и первого класса
Радио в Советском Союзе было очень важным источником информации, и популярность переносных радиоприёмников была высока. При этом, далеко не все граждане удовлетворялись ассортиментом проводной трансляционной сети, для них выпускались качественные транзисторные приёмники первого и высшего классов, работавшие во всех доступных в СССР диапазонах. Многие из них поставлялись на экспорт в самые разные страны мира.
Выпускавшийся с 1968 года на Рижском радиозаводе им. Попова приёмник имел несколько вариантов оформления. Он работал в диапазонах ДВ, СВ, КВ (3 поддиапазона) и УКВ. Схема насчитывала 17 транзисторов, оснащение включало регулятор тембров, подключение к магнитофону, проигрывателю грампластинок, внешней антенне и акустическим системам.
Для питания использовались батарейки, электросеть или 12 В автомобильный аккумулятор. Впоследствии модель была модернизирована в приёмники с наименованием «Рига-103-1» и «Рига-103-2». Их электрическая схема осталась без изменений, незначительные отличия были в оформлении корпуса, шкалы и ручек настройки.
Радиоприёмник Рига 104. После домашнего хранения.

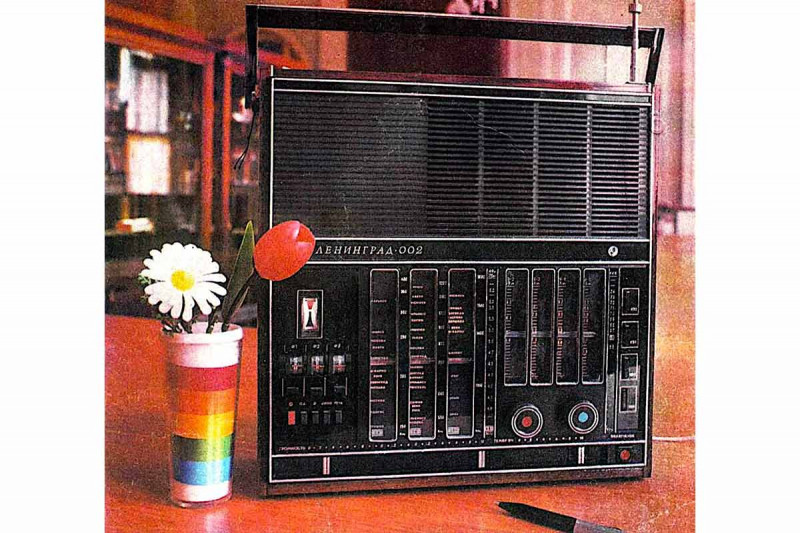

Ленинград-002
Первый переносной приёмник высшего класса, выпускавшийся в СССР. Производил его Ленинградский завод «Радиоприбор» с 1974 года. Приёмник работал в диапазонах СВ, ДВ, пяти поддиапазонах КВ и на УКВ, причём в последнем диапазоне была возможность зафиксировать настройку на три радиостанции.
Модель оснащалась регуляторами тембров ВЧ и НЧ, переключателем «речь-соло», стрелочным индикатором уровня сигнала и питания, и имела две шкалы настройки. В приемнике были входы для подключения магнитофона, проигрывателя винила, внешней антенны, а также выход на наушники. Схема модели включала 36 транзисторов, а деревянный корпус облицован по бокам шпоном ценных пород. Аппарат был весьма тяжелым – целых 9 кг. Существовала и экспортная версия модели под названием Leningrad-004.
Данный переносной аппарат производил Рижский радиозавод имени Попова с 1973 года. Приём велся в диапазонах ДВ, СВ, КВ и УКВ, а система АРУ обеспечивала ему высокую помехоустойчивость, в приёмнике также был индикатор точной настройки на станцию. Номинальная выходная мощность составляла 0,8 Ватта, максимальная – 2,5 Ватта.
Модель имела плавную регулировку громкости и тембров, акустическая система включала широкополосный излучатель 3ГД-32. В приёмнике были гнезда для подключения внешней антенны, УКВ диполя, проигрывателя винила, магнитофона, внешнего громкоговорителя, а также наушников. Для питания требовались шесть батареек, аппарат также работал от сети через встроенный выпрямитель. Вес приёмника вместе с батареями составлял 6,3 килограмма.
Ленинград-006-стерео
Следующей разработкой Ленинградского завода «Радиоприбор» стала модель «Ленинград-006-стерео», появившаяся в продаже в 1978 году. Внешне и функционально она была идентична предыдущей с индексом 002, но её главным отличием была возможность приема стереофонических радиопрограмм в диапазоне УКВ. Для приёма на ДВ и СВ использовались две внутренние магнитные антенны, для приема в КВ и УКВ диапазонах – телескопическая. Максимальная выходная мощность встроенного усилителя при работе от батареек была 1,5 Ватта, при питании от электросети – 2,7 Ватта.
Ленинград-010-стерео
В 1979 году ленинградский завод выпустил совершенно иную по оформлению модель, внешне похожую на музыкальный центр. Она работала в диапазонах ДВ, CB-I, CB-II, пяти коротковолновых и УКВ. Приёмник имел три раздельные группы шкал с отдельными ручками для настройки в каждой группе, была предусмотрена и возможность фиксированной настройки на четыре станции в диапазонах УКВ и КВ.
В модели были световые индикаторы стереофонических передач и многолучевого приема в диапазоне УКВ, стрелочные индикаторы точной настройки, напряженности поля и напряжения источника питания. К аппарату также можно было подключить внешние антенны, магнитофон, проигрыватель грампластинок и наушники. Акустические системы были построены на широкополосных динамиках ЗГД-32, питался аппарат от шести элементов А-373, либо от электрической сети. Максимальная выходная мощность при питании от батарей была 2 х 1,5 Ватта, от сети – 2 х 4 Ватта.
Начиная с 1980 года данный приемник производился Рижским радиозаводом имени Попова. Он был разработан совместно со специалистами из ГДР, в нём применялась электронная настройка и АПЧ (автоматическая подстройка частоты) во всех диапазонах, переключение фиксированных настроек (8) было сенсорным. Функциональное оснащение включало автоматическое выключение по таймеру.
Модель работала во всех актуальных для СССР частотных диапазонах, в экспортном исполнении она называлась EuroMatic-001 и Salute-001, в ней были иные частоты в КВ и УКВ диапазонах. Радиоприемник получал питание от шести батареек, от электросети или автомобильного аккумулятора. Номинальная выходная мощность составляла 1 Ватт, при работе от сети максимальная доходила до 4 Ватт. Вместе с установленными батареями весил приемник 7,7 килограмма.
Ленинград-015-стерео
Модель 1984 года, выпускавшаяся на Ленинградском заводе «Радиоприбор». В ней была применена электронная настройка на всех диапазонах, имелась АПЧ, бесшумная настройка и три фиксированные настройки в диапазоне УКВ. Имелся даже режим «псевдо-стерео», который давал эффект объемного звучания при приёме монофонических передач.
При приёме же стереофонических передач на УКВ-ЧМ включалась световая индикация, присутствовала также индикация точной настройки и многолучевого приема. Для прослушивания можно было использовать как встроенные контрольные громкоговорители, так и выносные акустические системы на широкополосных динамиках. Питание аппарат получал от электросети, либо шести батареек. Максимальная выходная мощность при работе от сети достигала 2 х 4 Ватта. Общий вес приемника составлял 7 килограммов.
ИсточникСхема радиоприемник RIGA-104, Рига-104
Это функция, которая помогает Вам делать ставки автоматически, в случае, если Вашу ставку перебивают.
Предположим, текущая цена лота равна 120 грн. Вы готовы торговаться до 5 000 грн. Укажите в поле «Автоматический торг» 5 000 грн. и нажмите «Сделать ставку». В результате появится Ваша новая ставка, но не в размере 5 000 грн., а всего лишь 121 грн. При этом система запомнит, что Вы готовы торговаться до 5 000 грн., и сделает необходимые ставки вместо Вас, если цена продолжит расти.
Допустим, другой участник делает ставку 2 000 грн. Тогда система автоматически сделает Вашу ставку 2 001 грн. И только в случае, если кто-нибудь сделает ставку больше чем 5 000 грн., Вы получите уведомление о том, что Ваша автоставка перебита.
Четверг, 15 сентября 2022
Киевское. GMT+2 З питань довідкової інформації звертайтесь з Пн. по Пт. з 10:00 до 18:00 за номером телефону: +38-044-337-25-28 (Київ).
Рига-104. «Советский Грюндиг».
Покажу один из моих любимых радиоприемников. Переносной радиоприёмник «Рига-104» с 1973 года выпускал Рижский радиозавод имени А.С.Попова. Радиоприёмник работает в диапазонах ДВ, СВ, КВ и УКВ, в данный момент УКВ диапазон перенастроен на FM. На мой взгляд это один из самых элегантных радиоприемников, выпускаемых в СССР.
В радиоприёмник введён индикатор точной настройки на станцию. Максимальная выходная мощность не менее 2,5 Вт. Радиоприёмник имеет плавную регулировку громкости и тембров. Питается радиоприёмник от 6 элементов 373 или от электрической сети через встроенный выпрямитель. При работе от электрической сети идёт подзарядка батарей..
Имеется бесшумная настройка в УКВ диапазоне, возможность настройки на одну из 3-х фиксированных станций в УКВ диапазоне.
В приёмнике имеются гнёзда для внешней антенны, УКВ диполя, электропроигрывающего устройства, магнитофона, внешнего громкоговорителя или АС и головных телефонов, отсек с разъемами находится под крышкой на задней панели.
Калькулятор часовых поясов.
Приёмник »Рига-104» экспортировался в ряд капиталистических стран и страны соцлагеря.
